ICS係列電子皮帶秤

產品介紹

概述

ICS-型高精度電子皮帶秤，采用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小於士0.125%，電子皮帶秤適用於企業的對內，對外結算，或其它對稱重精度要求較高的場合。

工作原理

稱重橋架安裝於輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量，通過杠杆作用於稱重傳感器，產生一個正比於皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一係列脈衝，每個脈衝表示一個皮帶運動單元，脈衝的頻率正比於皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，並分別顯示出來。

結構特性

1.全懸浮式結構，無耳軸支點和可移動件，維護量小。

2.單元組件結構，力傳遞環節少，安裝簡捷，方便。

3.獨特的矩形杠杆，剛性好、無形變、零點穩定性好。

4.抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對係統精度的影響。

5.四隻稱重傳感器，受偏載影響小、平穩、計量精度高。

6.稱重區域廣，三組或四組托輥使皮帶對稱重精度影響最小。

7.粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不鏽鋼製造或進行防腐處理。

結構

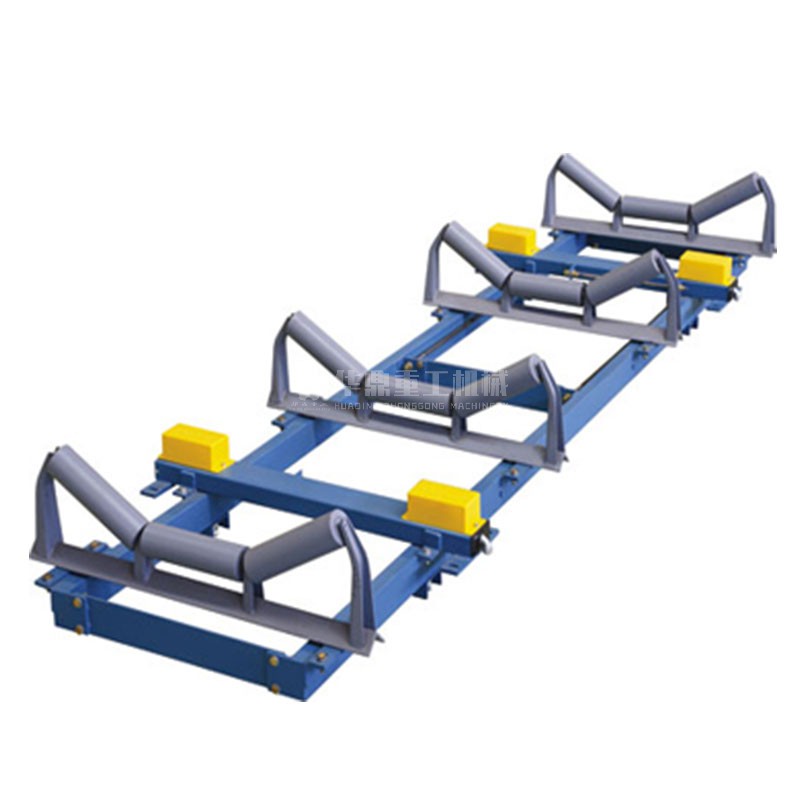

ICS-14型電子皮帶秤由四部分組成:ICS-14型稱重橋架，稱重傳感器，60-12C型速度傳感器及測速滾筒，YL2001稱重控製器。

稱重橋架:

ICS-14型稱重橋架為四組稱重托輥，全懸浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性，較小的自重，外表積灰麵積達到最低。高精度電阻應變片式傳感器安裝於受拉部位，以減少非線性誤差。保證整個係統的穩定性，其維護量極少。兩支橫梁上吊有四支拉式稱重傳感器對稱重橋架提供支承。稱重橋架為四單元組件結構，可方便、迅速地進行現場安裝，隻需八隻螺栓安裝固定。

技術參數

係統精度:±0.25%。

稱量範圍:1~8000t/h。

皮帶寬度:500~2400mm。

皮帶速度:0~4m/s。

皮帶輸送機傾角:<6℃(特殊物料≤10℃)。

工作條件和安裝條件:

環境溫度:機械:-20℃~+50℃:儀表:0℃~40℃。

電源電壓:220V(+10%、-15%)50Hz±2%。

稱重傳感器:

ICS電子皮帶秤選用的稱重傳感器為電阻應變片拉(壓)力式傳感器。

稱重傳感器主要技術參數:

非線性:小於額定輸出的0.05%。

重複性:小於額定輸出的0.03%。

滯後:小於額定輸出的0.03%。

溫度靈敏度:零值時為0.003%℃，滿值時為士0.004%℃。

安全過載:150%。

安裝尺寸

注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯係為準。
